Pourquoi installer des portes coupe-feu dans ses locaux ?

24 juin 202224 juin 2022 par Félicie

Pourquoi installer des portes coupe-feu dans ses locaux ?

24/06/2022

La protection incendie est un véritable enjeu et c’est de toute évidence, l’une des raisons qui fait qu’en matière de sécurité incendie les réglementations sont strictes et substantielles. Les portes coupe-feu, au sein des différents locaux, permettent dans un premier objectif de protéger les occupants.

Comme toutes techniques, utilisées en matière de protection incendie passive, le but premier est de confiner l’incendie à l’endroit même où il se déclare. Tous les moyens possibles, notamment en matière de matériaux de construction, doivent être mis en œuvre pour empêcher l’incendie de se propager aux pièces ou aux locaux adjacents.

Sécurité et obligation réglementaire, voici deux notions étroitement liées à l’installation de portes coupe-feu !

Pour des raisons de sécurité

Au quotidien, il existe de nombreuses situations au cours desquelles un incendie peut se déclarer. Les incendies, et notamment les incendies domestiques, représentent un risque majeur en termes de sécurité.

Uniquement sur la part des incendies domestiques, globalement, il en survient un toutes les 2 minutes. 70 % des incendies mortels se déroulent la nuit et un incendie sur 4 a pour origine une installation électrique défectueuse. Dans les locaux et bâtiments professionnels, mais également dans les établissements recevant du public, la part d’incendie, même si elle est moindre, n’est pas négligeable.

Qu’il s’agisse d’ERP – Etablissements Recevant du Public, d’habitations, d’ICPE – Installations classées protection de l’environnement ou encore d’EIC – Etablissements Industriels et Commerciaux, installer des portes coupe-feu va permettre de sauver des vies, mais également de limiter la propagation des flammes et des fumées.

Les portes coupe-feu sont un des équipements utilisés dans les techniques de compartimentage coupe-feu. Elles permettent de mettre en place un système de protection incendie passive et de respecter la réglementation en vigueur concernant les différents types de locaux énumérés plus haut.

L’installation d’une porte coupe-feu doit permettre :

d’éviter la propagation du feu et des fumées toxiques aux autres pièces du bâtiment ;
de donner du temps aux personnes présentes dans les locaux pour évacuer ;
de donner du temps aux services de secours pour intervenir.

Ces objectifs fondamentaux de la porte coupe-feu sont les mêmes que tous les équipements et techniques utilisés dans le système de calfeutrement coupe-feu. Afin de limiter les risques pour les occupants et préserver le bâtiment, il faut réussir à confiner l’incendie dans l’espace où il s’est déclaré. Il est nécessaire de sectoriser les bâtiments en créant différents volumes étanches les uns des autres. Les parois verticales ou horizontales de tous ces volumes doivent répondre à des exigences en matière de protection incendie. Les portes coupe-feu n’échappent donc pas à cette règle.

Pour respecter la réglementation

En matière de sécurité incendie, la réglementation est très stricte. Les obligations en matière de performance coupe-feu ne sont pas identiques en fonction du bâtiment, mais aussi en fonction du nombre d’occupants, du nombre d’étages ou encore de la nature des activités.

Prenons l’exemple des ERP – Etablissements Recevant du Public qui sont classés en 2 groupes :

1er groupe les ERP dits Grands Établissements (GE) :

1er catégorie : au-dessus de 1 500 personnes,
2ème catégorie : de 701 à 1 500 personnes,
3ème catégorie : de 301 à 700 personnes,
4ème catégorie : au-dessous de 300 personnes à l’exception des établissements compris dans la 5ème catégorie.

2ème groupe les ERP dits Petits Établissements (PE) :

5ème catégorie : établissements dans lesquels l’effectif du public n’atteint pas le nombre minimum fixé par le règlement de sécurité pour chaque type d’exploitation. Sont classés dans ce 2ème groupe, par exemple, les établissements d’accueil de personnes âgées avec un nombre de résidents de maximum 25 et 100 occupants au total ou encore les hôtels et pensions de famille qui, public et personnel compris, ne dépassent pas 100 en termes d’effectif.

De plus, certains ERP, du fait de leur hauteur, peuvent être considérés comme des IGH – Immeubles de Grande Hauteur. Dans ce cas, ils doivent respecter la réglementation de ce type d’établissement.

Quelques exemples d’exigences réglementaires en matière de portes coupe-feu dans les ERP du 1er groupe :

Les portes de cloisonnement doivent respecter un degré de Pare-Flammes PF30. C’est-à-dire qu’elles doivent être étanches aux flammes et aux gaz chauds et garantir une résistance mécanique pendant au minimum 30 minutes.
Les locaux renfermant des matériels électriques et dont l’accès est réservé aux personnes qualifiées, chargées de l’entretien et de la surveillance des matériels doivent être isolés au moyen de portes coupe-feu de degré 30 min (EI30).

Les ICPE sont divisés en 4 catégories, comprenant notamment, les substances et mélanges dangereux relevant de la directive relative aux accidents majeurs, dite SEVESO. Dans ce type de structure par exemple, le local transformateur doit être équipé d’une porte coupe-feu EI120.

Quels sont nos différents modèles de portes coupe-feu ?

Les portes coupe-feu EI120

La porte coupe-feu NEW IDRA EI120, certifiée NF, est composée de différents matériaux qui vont permettre de garantir son efficacité de degré coupe-feu.

Le vantail de la porte coupe-feu est composé :

de parements en tôle acier électro-zinguée d’épaisseur 7/10e mm, pré-peint lisse blanc ivoire de série ;
d’un remplissage, l’âme, constitué d’un composite incombustible en laine de roche. Ce matériau peut résister à une température de plus de 1 000 °C ;
de renforts internes pour accessoires (ferme porte et anti panique).

Le dormant est composé :

d’un cadre Z de 3 côtés ;
de tôle acier électro-zinguée de 15/10e mm d’épaisseur, thermolaqué texturé blanc ivoire de série, avec joint intumescent et joint fumées froides. Sous l’influence du feu, la matière intumescente s’expanse et forme une couche permettant d’empêcher le passage de flammes, fumées et gaz chauds.

La quincaillerie est composée :

de 3 charnières en acier électro-zinguées (2 à ressorts pour aide à la fermeture et 1 réglable en hauteur) pour le modèle 1 vantail, le modèle double dispose de 2 charnières zinguées dont un à ressort par vantail ;
une serrure un point pour cylindre européen ;
une béquille double en nylon noir.

Le modèle porte coupe-feu NEW IDRA EI120 double dispose d’un sélecteur de fermeture permettant de s’assurer que les deux vantaux se ferment dans un ordre précis.

Le modèle simple ou double peut être posé sur un support béton, une cloison flexible ou encore isotherme (conçue pour le stockage de produits à basse température).

Les portes coupe-feu EI60

La porte coupe-feu NEW IDRA EI60, existe également en simple ou en double. Globalement, ce modèle dispose des mêmes caractéristiques de composition que la porte coupe-feu NEW IDRA EI120. Toutefois, étant donné que ces modèles n’ont pas le même degré de résistance au feu, 120 minutes pour l’un et 60 minutes pour l’autre, la masse du vantail n’est pas la même. Le modèle NEW IDRA EI120 affiche une masse de 43 kg/m², alors que le modèle NEW IDRA EI60 affiche une masse de 34 kg/m².

Les modèles standard de portes coupe-feu NEW IDRA disposent d’un dormant cadre Z à 3 côtés. En option, il est possible d’obtenir un dormant avec un cadre tubulaire, mais également un fenêtrage que ce soit un oculus rectangulaire et circulaire ou encore un microviseur.

Gâche électrique 1 points ou 3 points à émission ou rupture, serrure 3 points mécanique ou motorisée, une ventouse DAS (Dispositif Actionné de Sécurité) porte fermée, diverses options sont disponibles en fonction du modèle.

Les portes coupe-feu EI30

Le modèle porte coupe-feu IDRA EI30 dispose d’un vantail de 50 mm d’épaisseur, lorsque les autres modèles affichent une épaisseur de vantail de 65 mm. La masse du vantail est de 32 kg/m². Ce modèle peut être posé en neuf sur un support béton, en rénovation sur cadre métallique ou bois existant ou en applique. Ce bloc-porte métallique coupe-feu IDRA EI30 dispose d’un pion anti-dégondage sur le vantail. Cette pièce va permettre de lutter contre l’effraction avec un outil de type pied de biche.

Ce modèle de porte est disponible avec un dormant en cadre Z ou tubulaire sur option. De plus, à l’inverse des autres modèles, celui-ci ne dispose pas de joint fumées froides de série, mais il est possible de le soumettre en option.

Calfeutrement coupe-feu : avantages, applications et réglementation

18 avril 202417 mai 2022 par Félicie

Calfeutrement coupe-feu : avantages, applications et réglementation

17/05/2022

En matière de sécurité incendie, on parle de protection incendie active et passive. Dans le premier cas, il s’agit d’une protection curative qui a pour objectif d’éteindre le feu. Dans le deuxième cas, la protection feu passive (PFP) joue un rôle préventif. Ici, l’objectif est de contenir le plus longtemps possible, l’incendie, flammes et fumées, afin de permettre au secours d’intervenir et aux occupants de quitter les lieux, mais également de préserver le bâtiment et les outils de production.

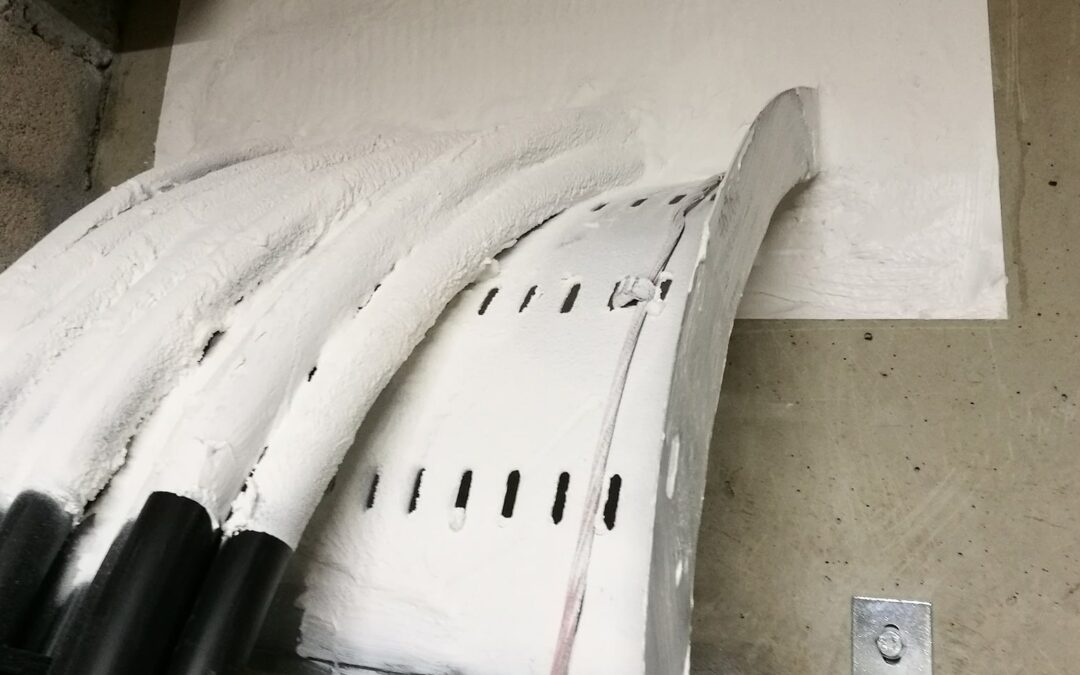

En matière de protection incendie passive, l’une des premières actions est le calfeutrement – compartimentage coupe-feu. L’objectif est que les flammes ou fumées ne s’étendent pas au-delà de l’endroit où l’incendie s’est déclaré. Les matériaux de construction répondent à des normes de résistance au feu, alors que se passe-t-il lorsque ces parois sont traversées par des éléments qui vont altérer la résistance au feu initiale ?

Quels sont les avantages du calfeutrement coupe-feu ?

En matière de sécurité incendie passive, l’une des premières priorités est de mettre en place des systèmes qui vont permettre de limiter la propagation du feu et des fumées. Ainsi, l’objectif va être de confiner l’incendie à l’endroit même où il s’est déclaré. Confiner un incendie revient à créer des compartimentages qui vont permettre de sectoriser un établissement ou un immeuble en plusieurs volumes qui seront étanches les uns avec les autres.

De ce fait, les parois qui composent ces compartiments, qu’elles soient verticales ou horizontales, doivent satisfaire les exigences en matière de sécurité et de protection incendie. Les matériaux de construction doivent répondre à des exigences en matière de résistance au feu. Ces parois sont nécessairement traversées par des équipements, tels que des câbles de puissance et de commande, tuyaux, conduits de ventilations et de désenfumages…

Afin de recréer les qualités de résistance au feu de ces parois traversées, les interstices doivent être obturés par un système de calfeutrement résistant au feu.

Le système de calfeutrement doit être choisi en fonction de plusieurs paramètres notamment :

le degré de résistance au feu souhaité,
la nature du support (dalle béton, cloison sèche, béton cellulaire, bois, panneau sandwich…),
la dimension de la trémie,
la nature des traversants (câbles électriques, fibres optiques, tubes métalliques pour les fluides, tuyauteries plastiques (PVC, PE, PP))….
l’environnement, (exposition aux intempéries, aux UV, air salin, hygrométrie…)
les caractéristiques annexes (résistance mécanique, tenue au choc, étanchéité à l’eau, à l’air, affaiblissement acoustique, isolation thermique ….)

Ainsi, le système de calfeutrement choisi va permettre de restaurer l’intégrité coupe-feu (EI) de l’élément séparatif, une dalle ou un voile, au niveau des traversées de câbles, de chemin de câbles, ou encore de tuyaux.

Quels sont les principaux systèmes d’application de calfeutrement ?

Système enduit mastic coupe-feu ISOLFLAM

Ce système de calfeutrement nécessite l’utilisation d’un enduit coupe-feu ou mastic coupe-feu couplé avec de la laine de roche haute densité. Ce procédé permet de recréer une performance de 2 heures en coupe-feu (EI 120) et jusqu’à 4 heures en performance pare-flammes (E 240). L’avantage de ce système est son application plus souple qui permet également un calfeutrement mixte, c’est-à-dire quelle que soit la nature des traversants, et sur des trémies de petites à grandes dimensions. L’enduit coupe-feu peut également avoir des propriétés intumescentes qui permettent en cas d’incendie et de température élevée, non seulement de combler les interstices par le gonflement de l’enduit, mais également de créer une coquille permettant d’améliorer l’isolation thermique.

Système mortier coupe-feu CABLISOL

Le mortier coupe-feu EI 120 CABLISOL permet de répondre aussi bien aux exigences en matière de résistance au feu dans le bâtiment que dans les zones hydrocarbures et la marine. Ce procédé qui recrée un degré coupe-feu 2 heures et pare-flammes 4 heures est parfaitement adapté afin de créer une étanchéité à l’eau. Ce système de calfeutrement coupe-feu est destiné à l’obturation de trémies mixtes (câbles, tuyaux métalliques et PVC) en parois voile ou dalle. Son application peut être faite sur des trémies de dimensions 1200 x 600 (mm) maximales.

Système sacs coupe-feu FLAMISOL

Le calfeutrement coupe-feu au moyen des sacs coupe-feu FLAMISOL permet une performance coupe-feu jusqu’à 2 heures et une action pare-flammes, également, de 2 heures. Ce procédé amovible a le grand avantage de pouvoir être installé de manière provisoire. De plus, sa simplicité d’application permet de pouvoir ajouter ou supprimer des câbles dès que nécessaire. En différentes tailles, ces sacs coupe-feu permettent une utilisation sur des trémies de dimensions maximales de 600 x 600 mm. Lors d’un incendie, le contenu du sac va s’expanser en seulement quelques secondes et créer une étanchéité parfaite.

Système passe-câbles coupe-feu

Le calfeutrement par passe-câbles ou manchons coupe-feu permet de restituer le degré coupe-feu des parois voile ou dalle au niveau des traversants de câbles électriques. Ce manchon métallique est couplé avec une bande intumescente afin de permettre une étanchéité totale en cas de température élevée. Il n’est pas obligatoirement nécessaire de sceller le passe-câbles coupe-feu sur la paroi grâce à des brides simples, doubles ou triples qui permettent une fixation. Son application peut être faite sur des parois voile en béton, des cloisons, des supports souples d’une épaisseur de 100 mm minimum, mais aussi sur des parois dalle avec une épaisseur de 150 mm minimum.

Système pâtes coupe-feu PATISOL V

Le procédé à base de pâte coupe-feu PATISOL V va permettre de restituer l’étanchéité initiale de la paroi au niveau des traversants afin d’éviter que les flammes, les fumées ou la chaleur ne pénètrent dans le compartimentage juxtaposé. La pâte coupe-feu permet de restituer une résistance coupe-feu de 4 heures (EI 240) en voile et 3 heures (EI 180) en dalle. Composée de polymères en phase aqueuse, de charges inorganiques et de systèmes ignifugeants, la pâte coupe-feu a l’avantage d’être d’une très grande résistance aux flammes et aux températures élevées. Son application est simple et rapide du fait de sa mise en œuvre facile et du fait qu’il s’agisse d’un produit prêt à l’emploi.

Quel est l’environnement réglementaire du calfeutrement coupe-feu ?

Les normes de classification et d’essai

En matière de sécurité incendie, il est nécessaire de distinguer la réaction au feu d’un produit de construction et sa résistance au feu. En ce sens, la codification au niveau national et européen est très réglementée. La réaction au feu correspond au comportement du matériau comme combustible (inflammable, moyennement, facilement, difficilement ou non inflammable), exprimé en classe de A à F (Norme NF EN 13501 Partie 1). La résistance au feu correspond au temps durant lequel un élément de construction conserve ses propriétés physiques et mécaniques, lors d’un incendie. La classification distingue 3 catégories :

Stabilité au Feu (SF) répondant au critère R – Résistance mécanique ;
Pare-Flammes (PF) répondant au critère E – Étanche aux flammes et aux gaz chauds et RE : Etanchéité aux flammes et aux gaz chauds + Résistance mécanique ;
Coupe-feu (CF) répondant au critère EI – Étanche aux flammes et aux gaz chauds + Isolation thermique et REI – Étanche aux flammes et aux gaz chauds + Isolation thermique + Résistance mécanique.

Les produits de calfeutrement de trémies doivent répondre à la norme d’essai NF EN 1366-3, dont la nouvelle mouture a été publiée en décembre 2021. Ce document détermine une méthode d’essai et des critères permettant d’évaluer l’aptitude d’un calfeutrement de trémie à maintenir une résistance au feu des éléments séparatifs (parois ou planchers) au niveau des traversants.

Les dispositions réglementaires

Il existe différentes dispositions qui régissent les règlements de sécurité et de protection contre les risques d’incendie en fonction du bâtiment, selon le type d’activité, le nombre d’occupants ou encore le nombre d’étages :

les dispositions générales du règlement de sécurité contre les risques d’incendie et de panique dans les établissements recevant du public – ERP,
les dispositions relatives aux IGH – Immeubles de grandes hauteurs et IMH -immeubles de moyenne hauteur,
les bâtiments classés Seveso,
les entrepôts couverts soumis à autorisation et de la nomenclature des installations classées,
les bâtiments d’habitation,
le Code du travail,
le Code de la construction et de l’habitation,
la certification APSAD (Assemblée Plénière de Sociétés d’Assurances Dommages).

L’arrêté du 22 mars 2004, relatif à la résistance au feu des produits, éléments de construction et d’ouvrages, modifié le 14 mars 2011, stipule que la performance de résistance au feu d’un produit doit être attestée par :

un procès-verbal en cours de validité,
un avis de chantier,
un avis technique formulé sur la base d’une appréciation d’un laboratoire agréé,
un rapport de classement, établi dans le cadre d’un marquage CE avec déclaration de performance (DoP).

Les règles professionnelles

Ces règles professionnelles de mise en œuvre des systèmes de calfeutrements de pénétration devant répondre à des exigences de résistance au feu ont été éditées par le syndicat des professionnels de la protection passive contre l’incendie, le GTFI (Groupement Technique Français contre l’Incendie).

Par exemple, le fournisseur de produits doit donner une information et la documentation technique sur les domaines d’application des calfeutrements de pénétration ou encore mettre à disposition un document de référence comprenant notamment les justificatifs de performance en résistance au feu tels que définis dans l’arrêté selon la réglementation en vigueur. Dans ces recommandations et bonnes pratiques, le GTFI propose des annexes, notamment avec une fiche de synthèse d’application d’un système de calfeutrement de pénétration.
